Чтобы установить зарядную станцию лучше всего воспользоваться помощью профессионального электрика, знакомого с подобными устройствами и требованиями к их установке.

Проверка доступной мощности.

Очень важно проверить доступную максимальную мощность на подводимой линии и подсчитать максимальное потребление в часы пиковой нагрузки. Разница между ними  - та мощность, на которую стоит ориентироваться. Зарядная станция для электромобиля определенно будет самым мощным потребителем в вашей сети.

Рассмотрим возможные варианты

  • Однофазная линия. Посмотрите на максимальный ток вашего автомата на линии, умножьте на 220.  Пример: 220В*32А=7,04кВт  Из этого вычтите суммарный максимум мощности потребителей вашей сети, как если бы они были включены одновременно. Обогреватель 1,5 кВт,  стиральная машина 800 Вт, свет 700 Вт, и  вот вам уже остается 4 кВт для вашей зарядной станции.
  • Трехфазаня линия. Посмотрите на максимальный ток вашего автомата на линии, умножьте на 660. Пример: 16А*660В=10,6кВт   Из этог вычтите суммарный максимум мощности потребителей Вашей сети, как если бы они были включены одновременно. Обогреватель 1,5 кВт,  стиральная машина 800 Вт, свет 700 Вт, и вот вам 7,6 кВт на зарядку электромобиля.

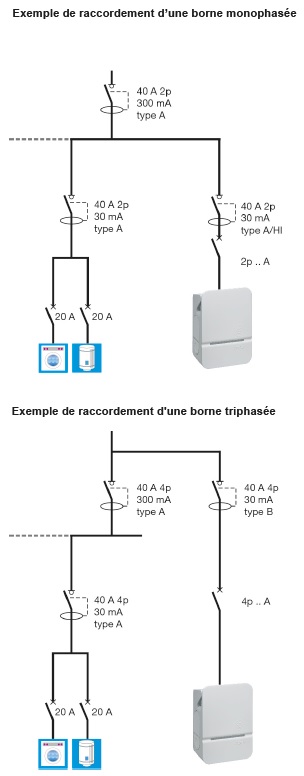

Выделенная линия и необходимые устройства защиты.

Для установки зарядной станции необходима отдельная линия с  автоматом в паре дифференциальным реле

Для однофазной линии необходимы дифференциальное реле типа А/Hi, номинальный отключающий дифференциальный ток 30 ma, максимальный ток 40А, подключение 2P или 1P + N) и автоматический выключатель (автомат) на выбранный вами ток от 16 до 40 А (добавьте к расчетному току станции от 3 до 8 А), тип С, подключение 2P или 1P + N.

Для трехфазного подключения необходимы дифференциальное реле типа B (Если ваш терминал уже оснащен детектором утечки постоянного тока, то достаточно будет менее дорогостоящего трехфазного дифференциального реле типа A), номинальный отключающий дифференциальный ток 30 ma, подключение 4Р, максимальный ток 40А,  автоматические выключатели (автоматы) на выбранный вами ток от 16 до 40 А (добавьте к расчетному току станции от 3 до 8 А).

Возможно применение комбинированных устройств - УЗО (УЗО  или дифференциальный автоматический выключатель - устройство совмещаеющее функции дифф. реле и автоматического выключателя) соответствующей фазности (1Р+N для одной фазы  или 4Р для трех фаз).



Картинку надо перерисовать и разобраться бы до конца во всем этом))))))



Сечения проводов для подключения:

  • ток до 16 А, при длине кабеля менее 100 метров: сечение 2.5 кв.мм
  • ток 16-32 А, при длине кабеля менее 100 метров: сечение 10 кв.мм
